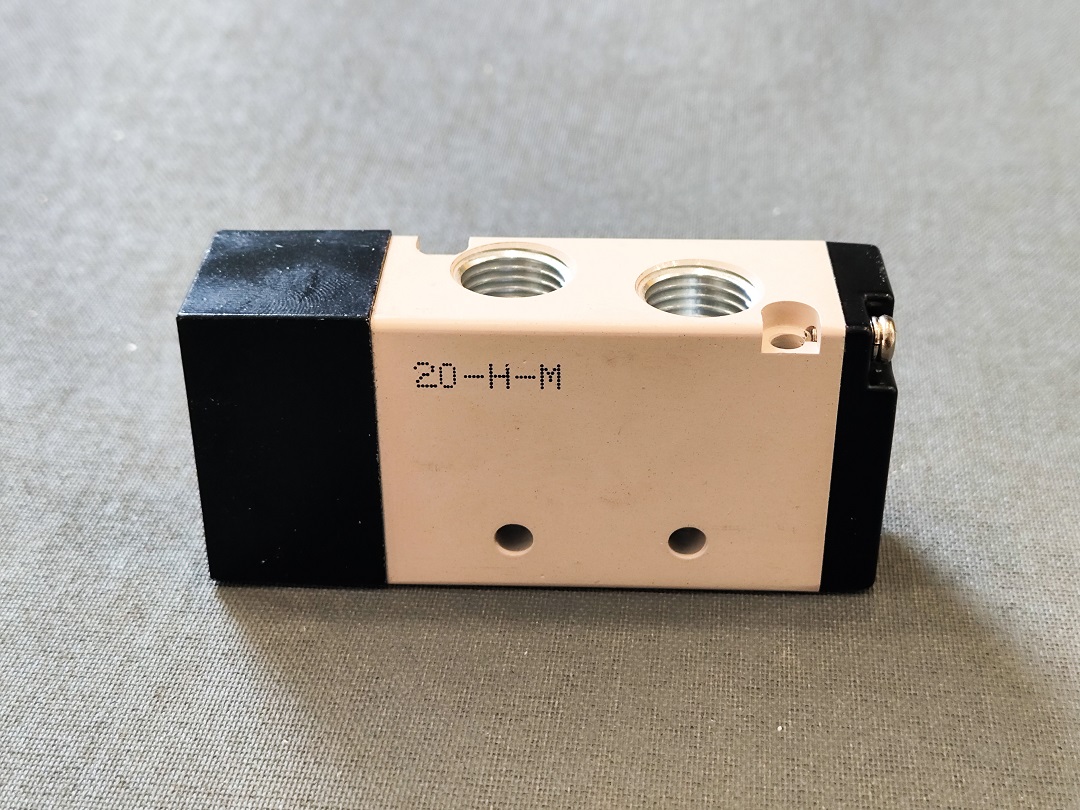

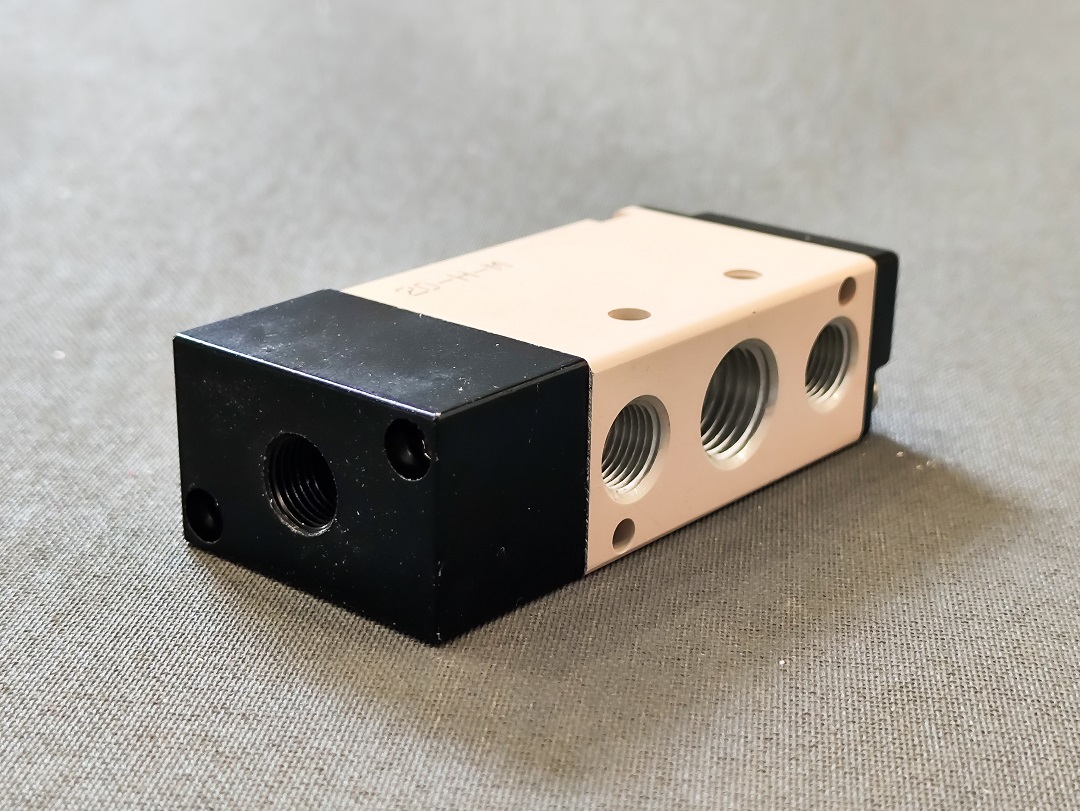

شیرهای پنوماتیک (Air Pilot Valve)

اجزا و عملکرد

شیرهای پنوماتیک شامل چندین بخش اصلی هستند:

1. بدنه شیر: که از مواد مقاومی مانند آلومینیوم ساخته می‌شود.
2. عملگر پنوماتیک: بخشی که با استفاده از هوای فشرده، حرکت مکانیکی شیر را کنترل می‌کند.
3. اسپول: قطعه‌ای که با حرکت خود، مسیر جریان هوا را باز یا بسته می‌کند.
4. درگاه‌های ورودی و خروجی: که هوا یا گاز از طریق آن‌ها وارد یا خارج می‌شود.

عملکرد این شیرها به این صورت است که هوای فشرده وارد عملگر پنوماتیک می‌شود و باعث حرکت اسپول می‌گردد. این حرکت اسپول باعث تغییر مسیر جریان هوا در داخل شیر و نهایتاً باز یا بسته شدن مسیرهای مختلف می‌شود.

کاربردها

شیرهای پنوماتیک در صنایع مختلفی کاربرد دارند، از جمله:

• سیستم‌های اتوماسیون صنعتی
• دستگا های خطوط پلاستوفوم
• ماشین‌آلات بسته‌بندی
• خطوط تولید
• سیستم‌های تهویه مطبوع
• صنایع خودروسازی
• سیستم‌های جابجایی مواد

این شیرها به دلیل دقت بالا و سرعت عملکرد سریع، در بسیاری از فرآیندهای صنعتی مورد استفاده قرار می‌گیرند.

تفاوت شیر پنوماتیک با شیر برقی پنوماتیک

شیرهای پنوماتیک و شیرهای برقی پنوماتیک از نظر عملکرد و کاربرد تفاوت‌هایی دارند:

1. منبع انرژی:

   • شیرهای پنوماتیک از هوای فشرده به عنوان منبع انرژی استفاده می‌کنند.
   • شیرهای برقی پنوماتیک با استفاده از برق و الکترومگنت‌ها عمل می‌کنند تا جریان هوا را کنترل کنند.

2. کنترل و فرمان:

   • در شیرهای پنوماتیک، هوای فشرده به عنوان فرمان عمل می‌کند.
   • در شیرهای برقی پنوماتیک، سیگنال‌های الکتریکی برای فرمان دادن استفاده می‌شود.

3. کاربرد:

   • شیرهای پنوماتیک بیشتر در محیط‌هایی استفاده می‌شوند که دسترسی به هوای فشرده وجود دارد و نیاز به کنترل دقیق نیست.
   • شیرهای برقی پنوماتیک در سیستم‌هایی که نیاز به کنترل دقیق‌تر و سریع‌تر دارند، استفاده می‌شوند.

4. سرعت و دقت:

   • شیرهای برقی پنوماتیک عموماً دارای سرعت و دقت بالاتری هستند به دلیل استفاده از سیستم‌های الکترونیکی برای کنترل.

سایزها و فشار کاری

شیرهای پنوماتیک در سایزهای مختلفی تولید می‌شوند که معمولاً از 1/8 اینچ تا 1 اینچ و بزرگ‌تر موجود هستند. فشار کاری این شیرها معمولاً بین 0.15 تا 0.8 مگاپاسکال (1.5 تا 8 بار) است که برای بسیاری از سیستم‌های پنوماتیک کافی است. انتخاب سایز مناسب بستگی به نیازهای خاص هر کاربرد دارد.
