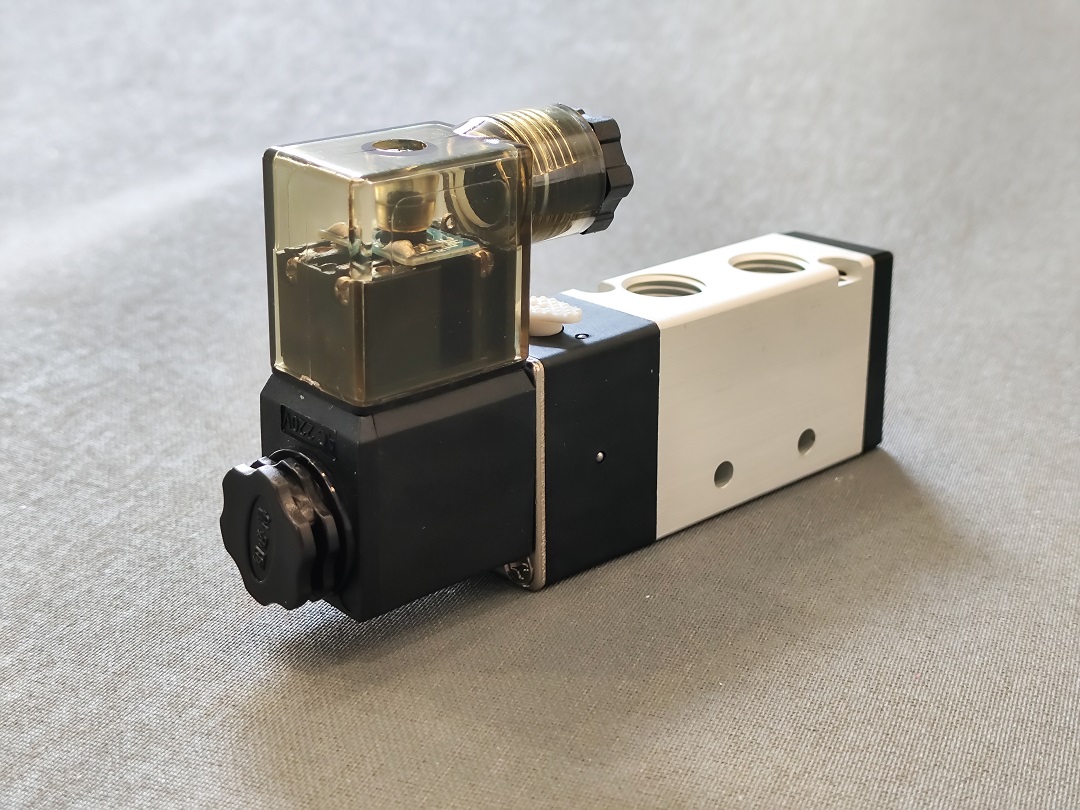

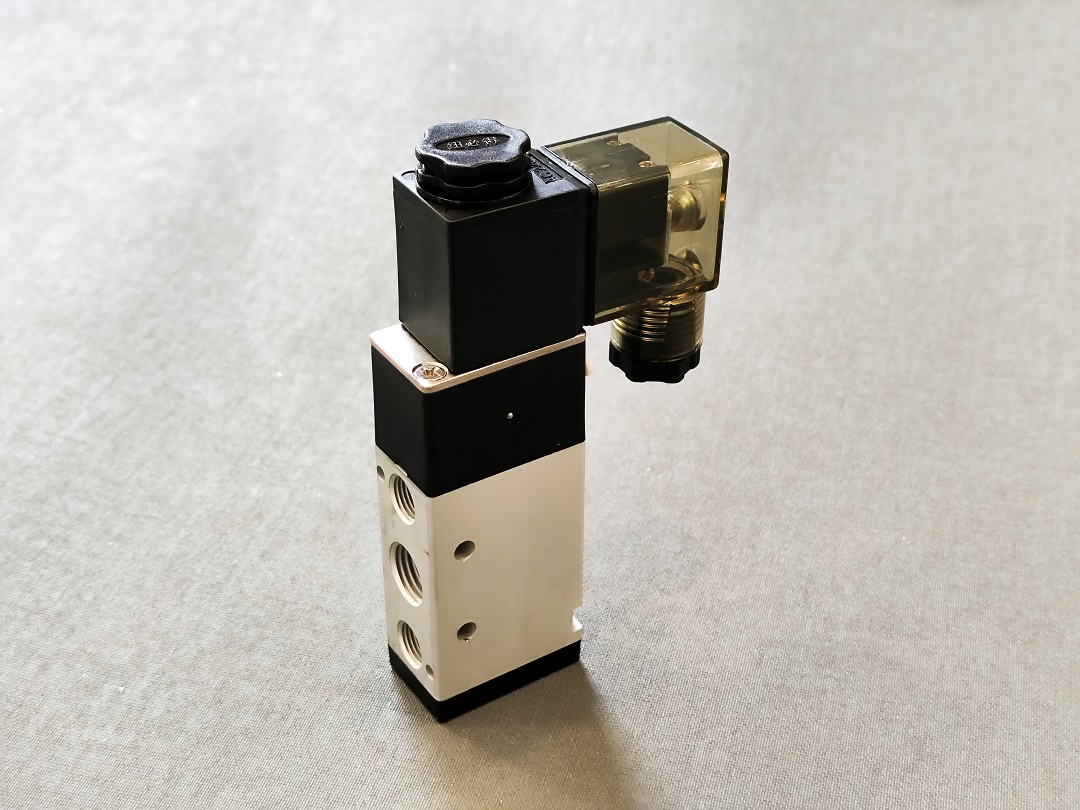

شیر برقی پنوماتیکی
شیر برقی پنوماتیکی، که به آن سلنوئید ولو نیز میگویند، یک دستگاه مکانیکی است که از یک سولنوئید (یک سیمپیچ که با جریان الکتریکی عمل میکند) برای کنترل جریان هوا یا گاز در سیستمهای پنوماتیک استفاده میکند. این شیرها در انواع و اندازههای مختلف موجود هستند و میتوانند با قرار گیری بین فرمان دهنده های برقی مثل PLC ، تایمر ترموستات و … از یک سو و از طرف دیگر، شیر های پنوماتیکی مانن انگل ولو ها عملکردی بسیار مناسب را داشته باشند. کیفیت ساخت در شیر های برقی امری بسیار مهم می باشد زیرا خرابی در این نوع شیرآلات منجر به توقف فرآیند تولید یا دستگاه های وابسته به آن شیر می شود که خسارات سنگینی را بر مجموعه ها ی تولیدی و صنعتی تحمیل میکند. شیر های برقی شرکت سورین سپر کالا با به کارگیری مرغوب ترین مواد اولیه، با کیفیت ترین اورینگ ها و دقت تراش بسیار بالا می تواند گزینه ی مناسبی برای کاربرد های صنعتی و تولیدی باشد.
اجزای شیر برقی پنوماتیکی
- سولنوئید: بخش اصلی شیر که با اعمال ولتاژ الکتریکی فعال میشود و وظیفه باز و بسته کردن مسیر هوا را دارد.
- بدنه شیر: از موادی مانند آلومینیوم یا استیل ساخته میشود و شامل ورودی و خروجیهای هوا است.
- پورتهای ورودی و خروجی: برای اتصال شیر به سیستم پنوماتیک و کنترل جریان هوا استفاده میشود.
- پیستون: که با حرکت سولنوئید، مسیر هوا را باز یا بسته میکند.
- اتصالات الکتریکی: برای اتصال به منبع برق و کنترل الکتریکی شیر.
ولتاژ کاری
شیرهای برقی پنوماتیکی در ولتاژهای مختلفی طراحی و تولید میشوند تا با نیازهای متنوع صنایع مختلف سازگار باشند. رایجترین ولتاژهای کاری برای این شیرها عبارتند از:
- 12 ولت DC
- 24 ولت DC
- 220 ولت AC
ولتاژ مناسب بسته به کاربرد خاص و سیستم مورد استفاده انتخاب میشود.
نحوه عملکرد
- فعالسازی سولنوئید: با اعمال جریان الکتریکی به سیمپیچ سولنوئید، یک میدان مغناطیسی ایجاد میشود که باعث حرکت پیستون یا دیافراگم داخل شیر میشود.
- باز و بسته کردن مسیر هوا: حرکت پیستون یا دیافراگم مسیر هوا را باز یا بسته میکند، که باعث تغییر جریان هوا در سیستم میشود.
- کنترل دقیق: با استفاده از شیرهای برقی پنوماتیکی میتوان جریان هوا را به دقت کنترل کرد و عملکرد ماشینآلات و ابزارهای پنوماتیکی را بهبود بخشید.
کاربردها
شیرهای برقی پنوماتیکی کاربردهای گستردهای در صنایع مختلف دارند، از جمله:
- صنعت پلاستوفوم
- صنعت خودرو سازی
- صنعت نفت و گاز
- سیستمهای آبیاری
- صنعت داروسازی
- سیستمهای تهویه مطبوع
این شیرها در هر جایی که نیاز به کنترل دقیق جریان هوا یا گاز باشد، مورد استفاده قرار میگیرند.

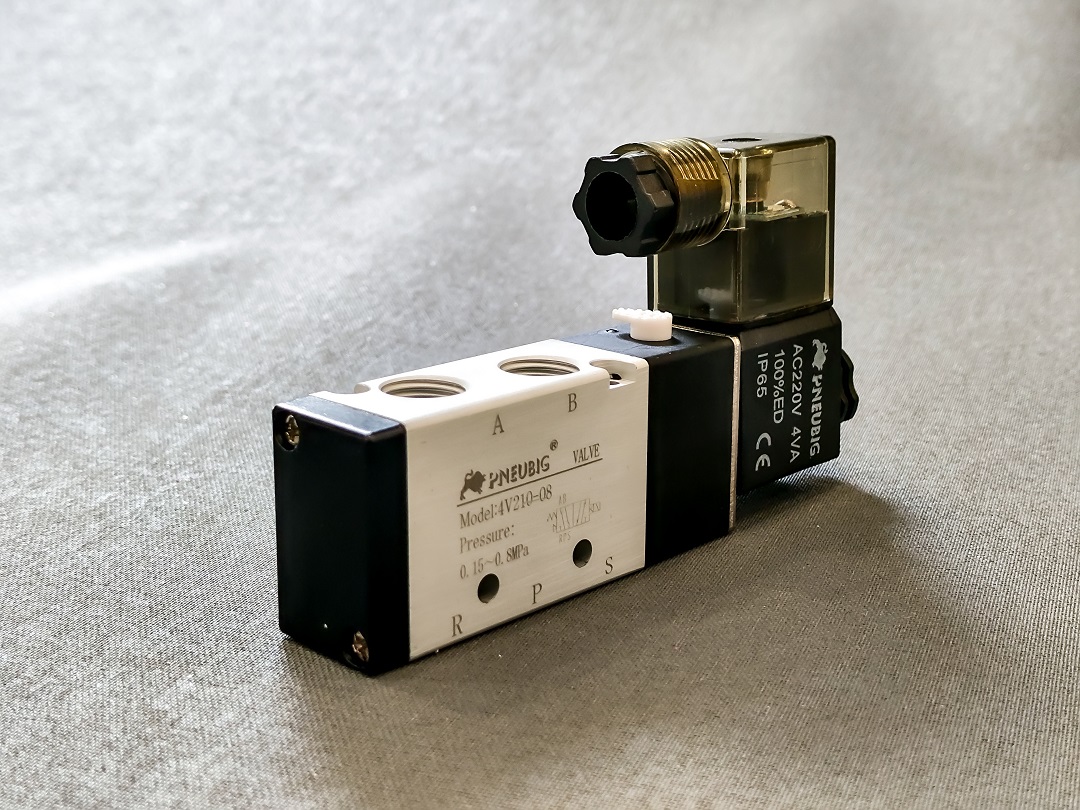

| مدل | شیر 220 ولت 1/4 اینچ | شیر 24 ولت 1/4 اینچ |
| برند | PNEUBIG | PNEUBIG |
| مدل | 4V210-08 | 4V210-08 |
| ولتاژ کاری | AC220V | DC24V |
| سایز | 5 to 2 | 5 to 2 |
| سایز رزوه خروجی | 1/8″ | 1/8″ |
| سایز رزوه ورودی و عامل | 1/4″ | 1/4″ |
| فشار کاری | .15 – .8 Mpa | .15 – .8 Mpa |
| جنس بدنه | آلومینیوم | آلومینیوم |
مزایای شیر برقی پنوماتیکی
- دقت بالا: شیرهای برقی پنوماتیکی به دلیل کنترل الکتریکی، دقت بالاتری در کنترل جریان هوا دارند.
- سرعت عملکرد: باز و بسته شدن سریع مسیر هوا که باعث افزایش بهرهوری میشود.
- سهولت استفاده: نصب و استفاده آسان با کنترل الکتریکی.
- قابلیت اتوماسیون: این شیرها به راحتی میتوانند به سیستمهای اتوماسیون متصل شوند و کنترل دقیقی را فراهم کنند.
سایزها
شیرهای برقی پنوماتیکی در سایزهای مختلفی عرضه میشوند تا بتوانند نیازهای مختلف را برآورده کنند. سایز شیرها بر اساس قطر داخلی پورتهای ورودی و خروجی تعیین میشود. رایجترین سایزها عبارتند از:
- 1/8 اینچ
- 1/4 اینچ
- 3/8 اینچ
- 1/2 اینچ
- 3/4 اینچ
- 1 اینچ
انتخاب سایز مناسب بستگی به جریان مورد نیاز و کاربرد خاص سیستم دارد.
نحوه نصب
- اتصال به منبع برق: اتصالات الکتریکی شیر به منبع برق وصل میشود.
- اتصال به سیستم پنوماتیک: پورتهای ورودی و خروجی شیر به لولههای هوا و شیر آلت پنوماتیکی دیگر متصل میشود.
- تنظیمات اولیه: فشار کاری شیر تنظیم میشود تا به درستی عمل کند.
نتیجهگیری
شیرهای برقی پنوماتیکی ابزارهای مهمی در کنترل جریان هوا در سیستمهای پنوماتیک هستند. با استفاده از این شیرها میتوان دقت و بهرهوری سیستمهای مختلف را افزایش داد و از مزایای آنها در صنایع مختلف بهرهمند شد.
