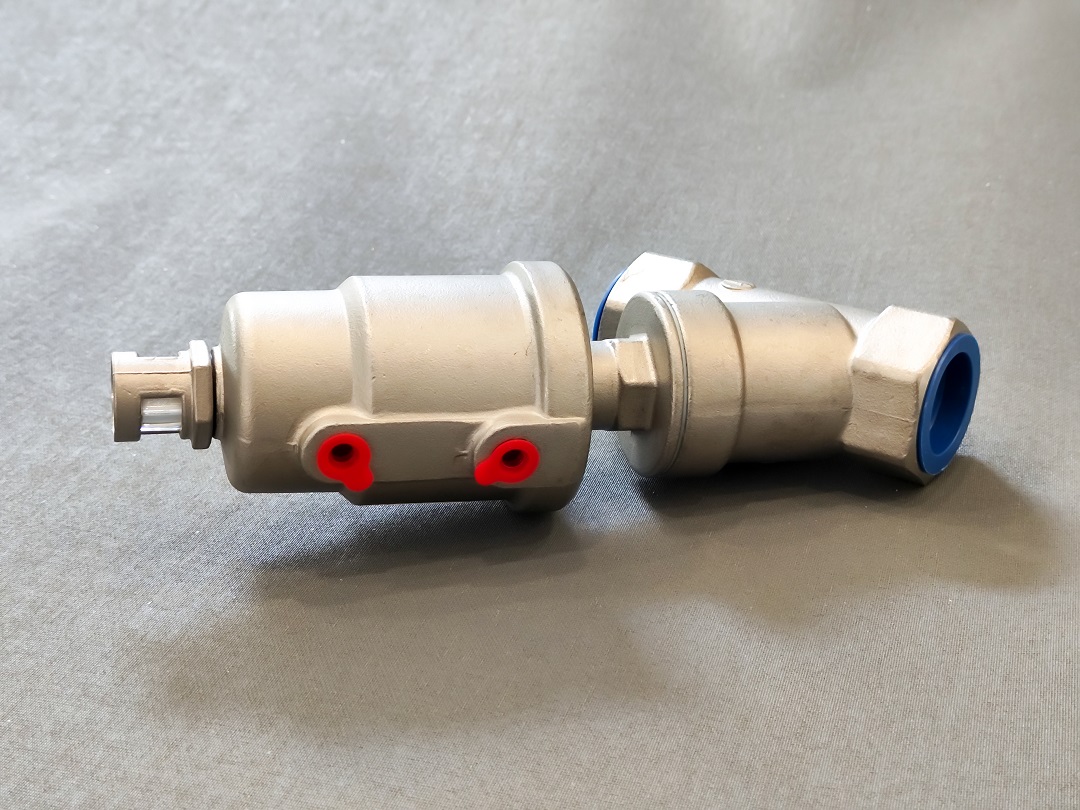

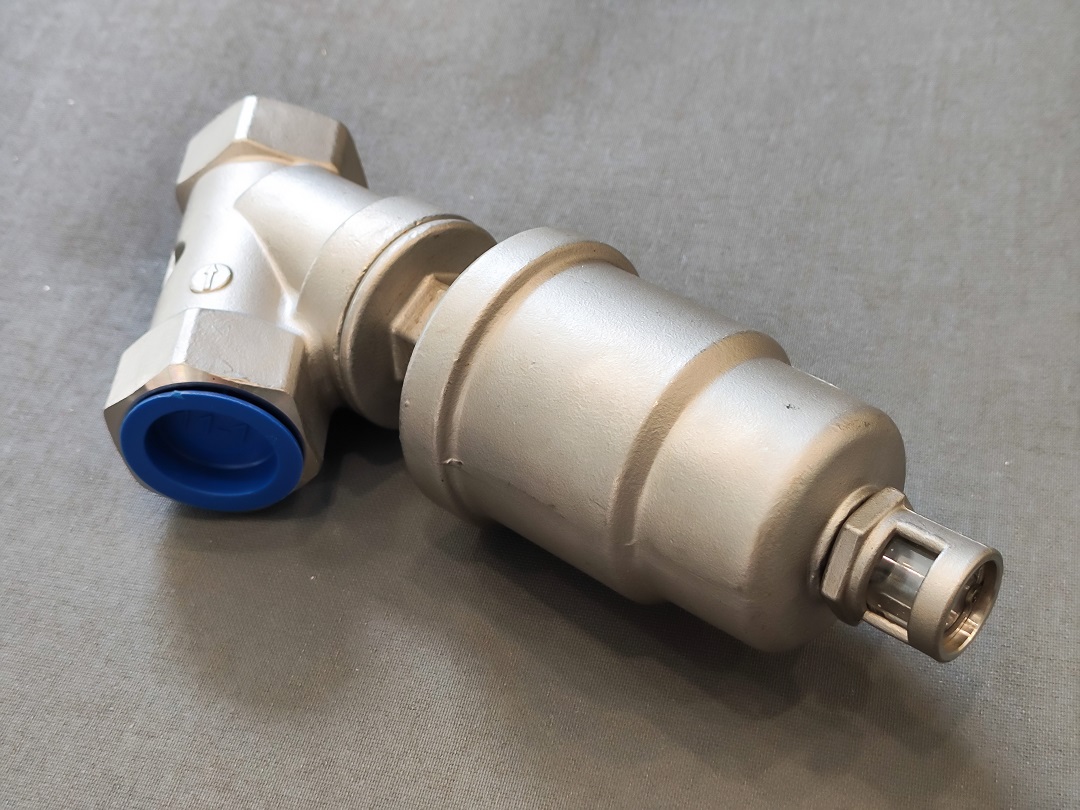

انگل ولو (شیر زاویه‌ای)

نحوه عملکرد انگل ولو

انگل ولوها با استفاده از یک اکچویتور پنوماتیکی (عملگر هوایی) کار می‌کنند. عملکرد این شیرها به صورت زیر است:

1. ورود هوا به اکچویتور: با اعمال فشار هوا به اکچویتور، پیستون داخل آن به حرکت درمی‌آید.
2. باز شدن شیر: حرکت پیستون باعث باز شدن دریچه شیر می‌شود و جریان سیال (بخار، گاز یا مایع) از طریق شیر عبور می‌کند.
3. بسته شدن شیر: با اعمال فشار معکوس هوا، پیستون به موقعیت اولیه خود بازمی‌گردد و دریچه شیر بسته می‌شود.

این نوع عملکرد باعث می‌شود که انگل ولوها بتوانند جریان سیال را به صورت دقیق و سریع کنترل کنند.

جنس بدنه انگل ولو

جنس شیرهای انگل ولو متنوع است و ممکن است از برنج، ترکیب استنلس استیل و پلاستیک، تمام استیل و یا … باشد.

فولاد ضد زنگ

فولاد ضد زنگ یکی از رایج‌ترین مواد مورد استفاده در ساخت بدنه انگل ولوها است. این ماده به دلیل مقاومت بالا در برابر خوردگی، دوام و استحکام زیاد، انتخابی مناسب برای محیط‌های صنعتی سخت و خورنده است. شیرهای استیل نیز از سه آلیاژ متفاوت شامل 430، 304 و 316 است که به ترتیب از کمترین و بیشترین کیفیت برخوردار است. آلیاژ 430 که در اصطلاح به آن بگیر نیز می‌گویند نسبت به سایر آلیاژهای استیل ضعیف‌تر بوده و به تبع آن قیمت پایین‌تری نیز دارند. آلیاژ 304 که در اصطلاح به آن نگیر نیز می‌گویند مقاومت بیشتری دارد ولکن دمای کمتری را تحمل می‌کند. آلیاژ 316 نسبت به سایر آلیاژها مقاوم تر است

برنج

برنج یکی دیگر از مواد مورد استفاده در ساخت بدنه انگل ولوها است. این ماده نیز مقاومت خوبی در برابر خوردگی دارد و برای کاربردهایی که نیاز به دقت بالا و فشارهای متوسط دارند، مناسب است.

آلومینیوم

آلومینیوم به دلیل وزن سبک و مقاومت متوسط در برابر خوردگی، در برخی از کاربردهای خاص مورد استفاده قرار می‌گیرد. این ماده برای سیستم‌هایی که نیاز به وزن کم و هزینه پایین دارند، مناسب است.

پلاستیک‌های مهندسی

در برخی موارد خاص، از پلاستیک‌های مهندسی مانند پلی‌اتیلن و پلی‌پروپیلن برای ساخت بدنه انگل ولوها استفاده می‌شود.

سایزهای انگل ولو پنوماتیکی

انگل ولوها در سایزهای مختلفی تولید می‌شوند تا با نیازهای متنوع صنایع مختلف سازگار باشند. سایزهای متداول انگل ولو شامل موارد زیر است:

• 1/2 اینچ (DN15)
• 3/4 اینچ (DN20)
• 1 اینچ (DN25)
• 1 1/4 اینچ (DN32)
• 1 1/2 اینچ (DN40)
• 2 اینچ (DN50)
• 2 1/2 اینچ (DN65)
• 3 اینچ (DN80)
• 4 اینچ (DN100)

انتخاب سایز مناسب بستگی به حجم جریان، فشار کاری و نیازهای خاص هر سیستم دارد.

فشار کاری انگل ولو پنوماتیکی

انگل ولوهای پنوماتیکی یک‌طرفه در فشارهای کاری مختلفی عمل می‌کنند که بسته به طراحی و جنس بدنه متفاوت است. فشار کاری این شیرها معمولاً در بازه‌های زیر قرار می‌گیرد:

• فشار کاری پایین: 0 تا 10 بار
• فشار کاری متوسط: 10 تا 25 بار
• فشار کاری بالا: 25 تا 40 بار
• فشار کاری بسیار بالا: بالاتر از 40 بار

انتخاب فشار کاری مناسب بستگی به نیازهای خاص هر سیستم و شرایط کاری دارد.

ویژگی‌های انگل ولو

طراحی زاویه‌ای

طراحی زاویه‌ای این شیرها باعث می‌شود که جریان سیال با کمترین مقاومت و افت فشار عبور کند. این ویژگی به بهبود کارایی سیستم‌های لوله‌کشی کمک می‌کند.

دوام و استحکام بالا

انگل ولوهای پنوماتیکی یک‌طرفه از مواد مقاومی مانند فولاد ضد زنگ، برنج و آلومینیوم ساخته می‌شوند که دوام و استحکام بالایی در برابر فشار و حرارت دارند.

کنترل دقیق جریان

این شیرها به دلیل قابلیت کنترل دقیق جریان سیالات، در بسیاری از کاربردهای صنعتی که نیاز به تنظیم دقیق جریان دارند، استفاده می‌شوند.

مقاومت در برابر خوردگی

مواد به کار رفته در ساخت انگل ولوها معمولاً مقاومت بالایی در برابر خوردگی دارند که این ویژگی باعث افزایش عمر مفید شیرها می‌شود.

دمای کاری

انگل ولوها معمولاً در بازه دمایی -10 تا 180 درجه سانتی‌گراد کار می‌کنند. این بازه دمایی بسته به مواد سازنده و طراحی خاص شیر ممکن است متفاوت باشد. برخی از انگل ولوهای پیشرفته قادر به تحمل دماهای بالاتر تا 300 درجه سانتی‌گراد نیز هستند.
